1007
技術指標
產品型號：UL1007
生產標準：ULSUBIECT758, UL62CSA22.2 NO.210.2
認證檔案號：E224763
額定電壓：300V
額定溫度：80℃

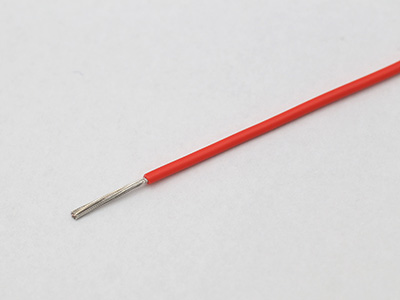

電線結構
導體：單根或多股絞合銅絲，30AWG~16AWG鍍錫或裸銅絲
絕緣：PVC（聚氯乙烯塑料）
應用范圍
用于一般電子、電氣設備的內部連線。
| UL1007 | |||||||
|---|---|---|---|---|---|---|---|
| 導體 | 絕緣 |
最大導體直流電阻 （20℃） （Ω/km） |
最小絕緣電阻 （70℃） （MΩ/km） |
成品電壓（KV·5Min） |
|||
|
線規 |
構造 |
外徑 |
厚度 |
外徑 |
|||
| 30 | 1/0.254 | 0.254 | 0.42 | 1.10 | 110.09 | 15 | 1.6 |
| 7/0.102 | 0.31 | 0.42 | 1.15 | 114.40 | |||
| 28 | 1/0.320 | 0.32 | 0.41 | 1.15 | 69.32 | 15 | 1.6 |
| 7/0.127 | 0.38 | 0.41 | 1.20 | 72.00 | |||
| 26 | 1/0.404 | 0.404 | 0.42 | 1.25 | 43.53 | 15 | 1.6 |
| 7/0.160 | 0.48 | 0.41 | 1.30 | 45.20 | |||
| 7/0.160 OS-1* | 0.48 | 0.41 | 1.30 | 42.60 | |||
| 24 | 1/0.511 | 0.511 | 0.42 | 1.35 | 27.25 | 15 | 1.6 |
| 11/0.160 | 0.61 | 0.40 | 1.40 | 28.30 | |||
| 7/0.203 OS-1* | 0.61 | 0.40 | 1.40 | 27.40 | |||
| 22 | 1/0.643 | 0.643 | 0.43 | 1.50 | 16.50 | 15 | 1.6 |
| 17/0.160 | 0.76 | 0.42 | 1.60 | 16.70 | |||
| 7/0.254 OS-1* | 0.76 | 0.42 | 1.60 | 16.20 | |||
| 20 | 1/0.813 | 0.813 | 0.42 | 1.65 | 10.30 | 15 | 1.6 |
| 21/0.178 | 0.95 | 0.42 | 1.80 | 10.50 | |||
| 7/0.404 OS-1* | 0.96 | 0.42 | 1.80 | 10.40 | |||
| 18 | 1/1.204 | 1.024 | 0.41 | 1.85 | 6.52 | 15 | 1.6 |
| 16/0.254 | 1.17 | 0.41 | 2.05 | 6.64 | |||
| 34/0.178 | 1.21 | 0.41 | 2.05 | 6.64 | |||
| 7/0.404 OS-1* | 1.21 | 0.43 | 2.05 | 7.06 | |||
| 16 | 1/1.290 | 1.29 | 0.43 | 2.15 | 4.10 | 15 | 1.6 |
| 26/0.254 | 1.49 | 0.43 | 2.35 | 4.18 | |||
| 65/0.160 | 1.49 | 0.43 | 2.35 | 4.18 | |||
